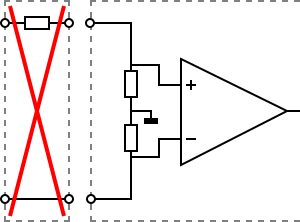

Inngangene på Automotive Test Scope ATS610004DW-XMSG, Automotive Test Scope ATS605004DW-XMS, Automotive Test Scope ATS5004DW, Automotive Test Scope ATS610004D-XMSG, Automotive Test Scope ATS605004D-XMS og Automotive Test Scope ATS5004D er differensielle. En standard demper eller oscilloskopprobe med demping har kun demping i én signalbane, mens differensielle innganger krever demping i begge signalbaner. Derfor kan ikke en standard demper eller probe brukes uten å introdusere målefeil.

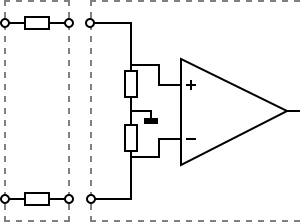

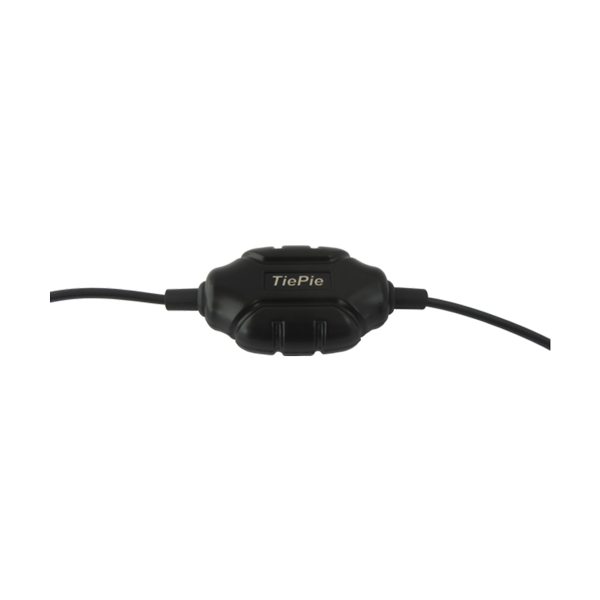

I stedet kreves en differensiell demper som Differential Attenuator TP-DA25, som gir demping i begge signalveier.
Lav følsomhet for støy
En differensiell inngang innebærer også at begge sider av inngangen har høy impedans. Det finnes ingen forbindelse til jord, slik som i konvensjonelle oscilloskoper som bruker koaksialkabler. Å bruke en koaksialkabel med Automotive Test Scope ATS610004DW-XMSG, ATS605004DW-XMS, ATS5004DW, ATS610004D-XMSG, ATS605004D-XMS eller ATS5004D vil føre til at instrumentet plukker opp mye ekstern støy.

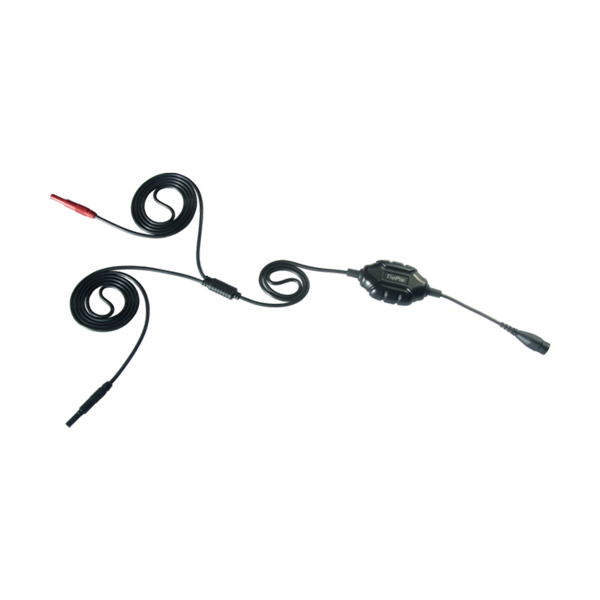

Differential Attenuator TP-DA25 er spesialutviklet med høy Common Mode Rejection Ratio (CMRR) og er svært lite følsom for forstyrrende signaler. Endene kan plasseres mer enn to meter fra hverandre uten å plukke opp nevneverdig støy. Dette er ikke mulig med et konvensjonelt oscilloskop og en vanlig probe, hvor maksimal avstand mellom positiv side og jord vanligvis er begrenset til ca. 20 cm – en lengde som også er svært mottakelig for interferens. Med TP-DA25 unngås dette problemet, og ekstern støy undertrykkes effektivt takket være den spesielle konstruksjonen. Dermed er det mulig å måle mellom to fjerntliggende punkter.
Spesifikasjoner
| Egenskap | Detaljer |
|---|---|
| Design | Passiv, krever ikke batteri |
| Demping | 25x, differensiell |
| Nøyaktighet | ±2 % |
| Maks. inngangsspenning | 1000 V CAT II |
| Impedans | 25 MΩ // 15 pF |
| Båndbredde | 2,5 MHz |
| Kontakter | |

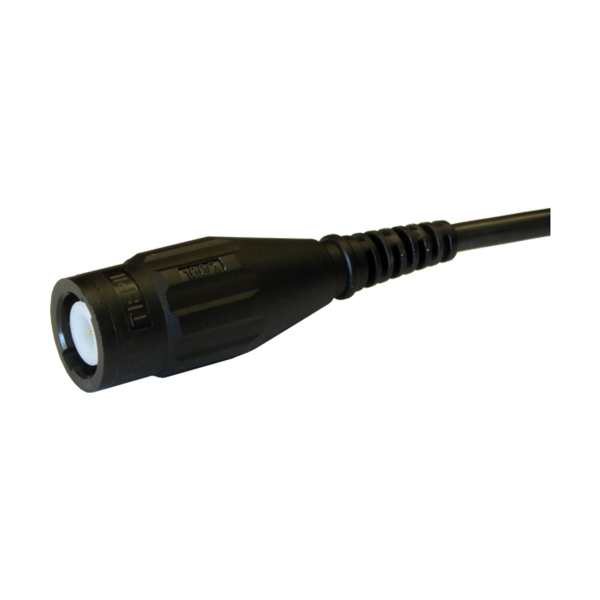

| – Instrument-side | Isolert hann BNC-kontakt |

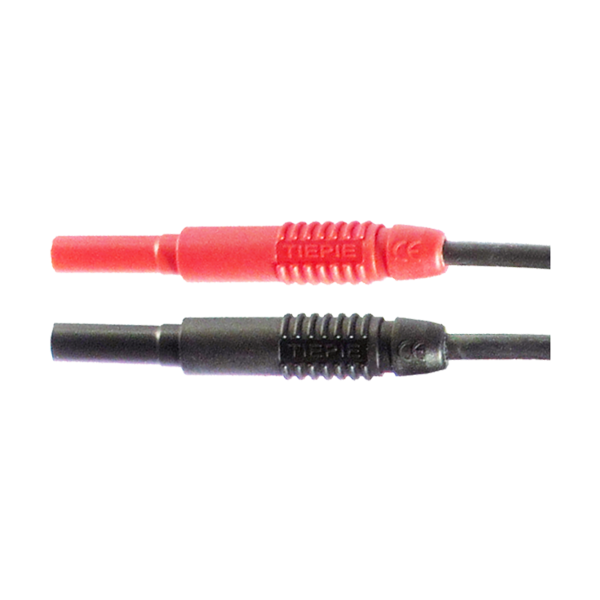

| – Testpunkt-side | Rød og sort 4 mm beskyttede bananplugger |
| Dimensjoner | |
| – Total lengde | 2000 mm |
| – Lengde til split | 800 mm |
| – Lengde individuelle ender | 1200 mm |
| – Bredde | 50 mm |
| – Høyde | 25 mm |
| Vekt | 102 g |
| Farge | Sort |
| Sertifiseringer | |
| – CE-samsvar | Ja |
| – RoHS | Ja |
| Tilbehør | 5 x 3 fargeringssett i ulike farger |
| Kompatible instrumenter | |
| – TP-DA25 – 6A | ATS610004DW-XMSG, ATS605004DW-XMS, ATS610004D-XMSG, ATS605004D-XMS |
| – TP-DA25 – 4A | ATS5004DW, ATS5004D |
