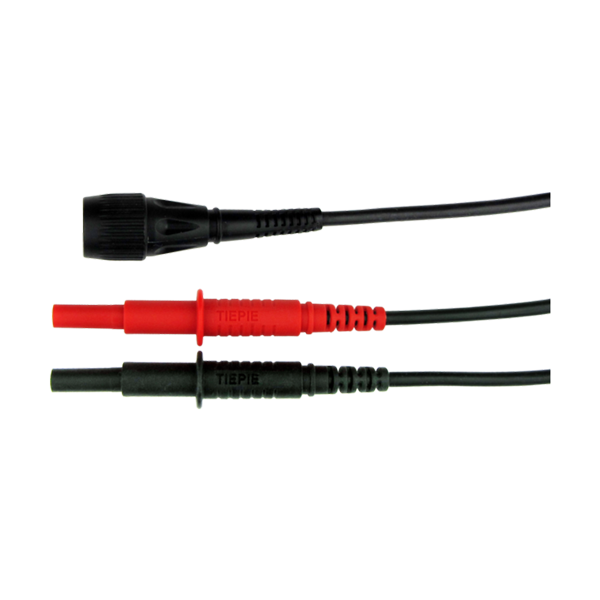

TiePie – Measure lead – TP-C812B

TiePie – Measure lead – TP-C812B er en lavstøy differensiell måleledning designet for bruk med:

• Automotive Test Scope ATS610004DW-XMSG

• Automotive Test Scope ATS605004DW-XMS

• Automotive Test Scope ATS5004DW

• Automotive Test Scope ATS610004D-XMSG

• Automotive Test Scope ATS605004D-XMS

• Automotive Test Scope ATS5004D

Egenskaper

• Lengde: 2 meter totalt, som deles i to individuelle ender, hver på 1,2 meter.

• Tilkobling: BNC-kontakt i den ene enden som kobles direkte til oscilloskopet. De to andre endene har hver en 4 mm bananplugg, som kan tilkobles applikasjonsspesifikke testpunkter, klemmer eller prober.

• Fleksibel og varmebestandig silikonisolasjonskabel med skjermede bananplugger.

Differensielle innganger

• Oscilloskopene ovenfor har differensielle innganger, noe som betyr at begge innganger har høy impedans og ikke er koblet til jord (slik som vanlige oscilloskoper med koaksialkabler).

• Hvis man bruker en koaksialkabel på disse modellene, vil det føre til at oscilloskopet fanger opp mye ekstern støy.

Høy CMRR (Common Mode Rejection Ratio)

• Den spesialdesignede TP-C812B-måleledningen har høy støyundertrykkelse og er lite følsom for ekstern støy.

• Endene kan plasseres mer enn to meter fra hverandre uten at det påvirker måleresultatet.

• Vanlige oscilloskopprober har vanligvis en maksimal avstand mellom positiv og jord på rundt 20 cm, og dette gjør dem svært følsomme for støy.

• Med TP-C812B elimineres dette problemet, og målinger mellom to fjerntliggende punkter blir mulige – uten betydelig forstyrrelse fra omgivelsene.
