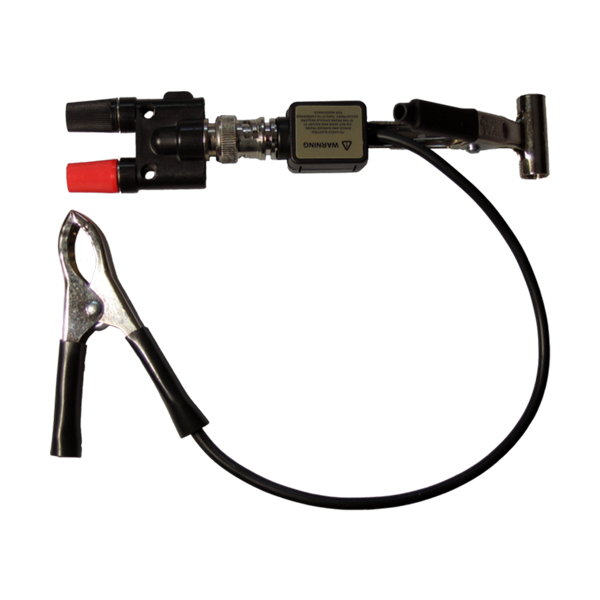

TiePie – Ignition pickup – TP-IP250 er et kapasitivt tenningstilkoblingsverktøy som gjør det mulig å måle sekundærtenningssignaler trygt og nøyaktig. Spenningene på sekundærsiden av et tenningssystem er vanligvis for høye til å måles direkte, men med TP-IP250 kan disse signalene fanges opp uten risiko for utstyr eller bruker.

TP-IP250 klemmes enkelt rundt en tennpluggledning og detekterer spenningen kapasitvt, uten fysisk kontakt med den elektriske kretsen. En jordingsledning med stor krokodilleklemme sørger for sikker tilkobling til jord.

Enheten er utstyrt med en hann BNC-kontakt, og det medfølger en BNC-til-4 mm bananadapter som gjør det enkelt å koble den til måleledninger med bananplugger

Spesifikasjoner

Advarsel

TiePie – Ignition pickup – TP-IP250 er designet for bruk sammen med et instrument med differensialinngang, som for eksempel Automotive Test Scope ATS5004D. Bruk sammen med et oscilloskop med enkle (single-ended) innganger kan føre til kortslutning som kan skade både oscilloskopet og kjøretøyet.
