TiePie – Ground compensation Cable – TP-GCC150

TiePie – Ground compensation Cable – TP-GCC150: Forbedre målenøyaktighet med riktig jordkompensasjon.

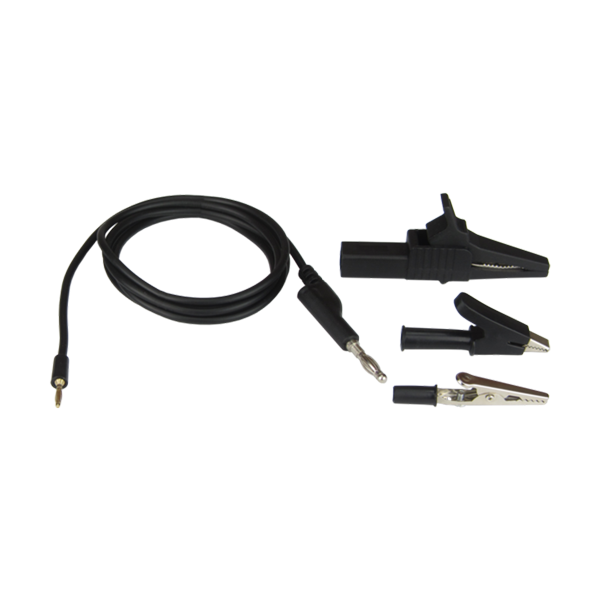

TP-GCC150 fra TiePie er et spesialdesignet jordkompensasjonssett bestående av en 1,5 meter lang kabel og tre ulike krokodilleklemmer i forskjellige størrelser. Dette tilbehøret sikrer at differensielle oscilloskoper (WiFiScope) fungerer optimalt, selv under utfordrende forhold hvor testobjektet ikke er jordet.

Kompatible instrumenter

• Automotive Test Scope ATS610004DW-XMSG

• Automotive Test Scope ATS605004DW-XMS

• Automotive Test Scope ATS5004DW

---

Innhold i settet

• 1 stk. jordkompensasjonskabel, 1,5 m lang

  • 2 mm bananplugg til WiFiScope (bakside)

  • 4 mm bananplugg til krokodilleklemme

• 3 stk. krokodilleklemmer (sorte):

  • Alligator Clip TP-AC80I – Svart

  • Alligator Clip TP-AC10I – Svart

  • Alligator Clip TP-AC5 – Svart

---

Når skal kabelen brukes?

Kabelen er nødvendig når:

• WiFiScope er koblet til strøm via nettadapter og/eller USB

• Testobjektet ikke er jordet

Dette forhindrer at testobjektet “flyter” elektrisk, noe som kan gi feilaktige måleresultater pga. høy common mode-spenning.

---

Når er jordkompensasjon unødvendig?

Du trenger ikke bruke TP-GCC150 når:

• WiFiScope opererer på batteridrift alene

• En inngang er satt til single ended via SafeGround

• Inngangsområdet er satt til 20 V eller høyere

---

Hvorfor jordkompensasjon er viktig

Målefeil kan oppstå når testobjektet ikke er jordet, særlig når WiFiScope er koblet til strøm. Støyfiltre i strømforsyninger kan gi opphav til en flytende spenning som forstyrrer målingene, spesielt i lave spenningsområder som 200 mV. Ved å koble jord fra WiFiScope til testobjektet med TP-GCC150, utjevnes potensialet og målingene blir stabile og pålitelige.

---

Oppsummert

TP-GCC150 er et uunnværlig tilbehør for presis oscilloskopmåling under varierende strøm- og jordingsforhold. Det sørger for at du får nøyaktige og konsistente signaler – uansett miljø.

---
