TiePie – Differential attenuator – TP-DA10

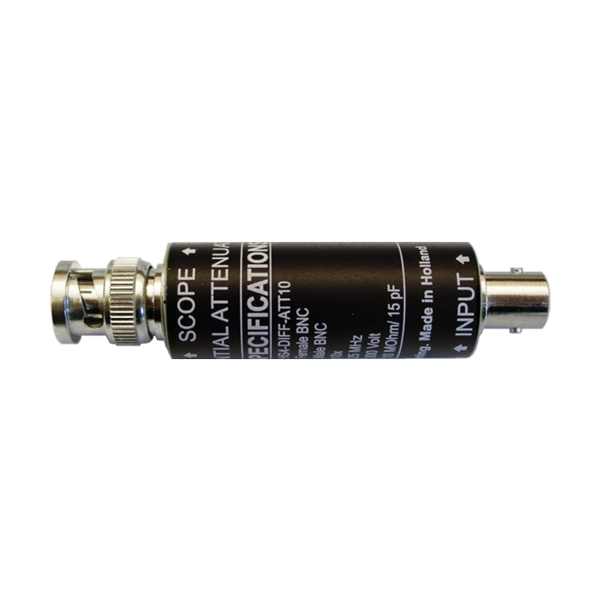

TiePie – Differential attenuator – TP-DA10 er en presisjonsutviklet 1:10 differensiell demper, spesielt designet for bruk med TiePie Engineering sine Automotive Test Scope-instrumenter med differensielle innganger. Vanlige dempere eller oscilloskopprober med demping kan ikke brukes med disse instrumentene uten å introdusere målefeil – her kreves en differensiell løsning.

Spesielt utviklet for TiePie-instrumenter

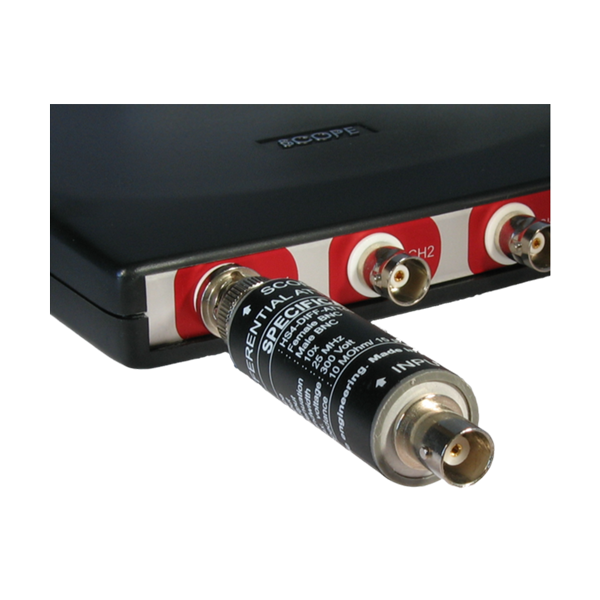

TP-DA10 kobles direkte til inngangen på instrumentet, mens måleledningen tilkobles den andre enden av demperen. Hver modell er nøyaktig tilpasset et spesifikt instrument for optimal ytelse og nøyaktighet.

Kompatible modeller

• TP-DA10-ATS5004D: for ATS5004D og ATS5004DW

• TP-DA10-ATS610004D: for ATS610004DW-XMSG, ATS605004DW-XMS, ATS610004D-XMSG og ATS605004D-XMS

Tekniske spesifikasjoner

• Dempeforhold: 10x, differensiell

• Båndbredde: 25 MHz

• Maks inngangsspenning: 300 V

• Inngangsimpedans: 10 MΩ // 15 pF

• Inngangskontakt: BNC hunn

• Utgangskontakt: BNC hann

• Lengde: 79 mm

• Diameter: 19 mm

• Vekt: 30 g

Fordeler

• Spesielt tilpasset differensielle innganger

• Reduserer signalstyrke med faktor 10 uten målefeil

• Rask og enkel tilkobling

• Kompakt og lett design

• Nøyaktig og pålitelig måling opp til 300 V

TP-DA10 er det ideelle verktøyet for deg som krever presise differensielle målinger uten kompromiss på sikkerhet eller nøyaktighet.
