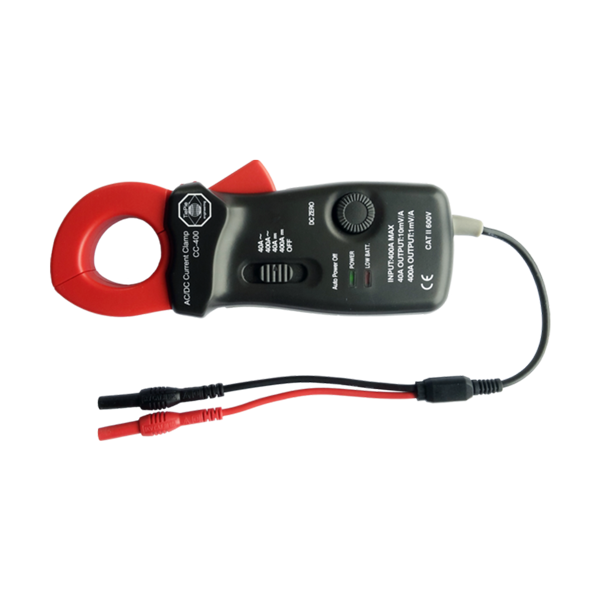

TiePie – Current clamp – TP-CC400

TiePie – Current clamp – TP-CC400 er en strømtang som gjør det mulig for oscilloskopet ditt å måle elektrisk strøm opptil 400 ampere AC/DC. Ved målinger med denne strømtangen er det ikke nødvendig å bryte en lukket krets eller påvirke isolasjonen.

De brede kjeftene gjør det mulig å utføre målinger på tykke ledere.

For måling av likestrøm (DC) finnes det en brukervennlig nullstillingsknapp.

For å koble Current clamp – TP-CC400 til oscilloskopet ditt, kreves en BNC til banan måleledning, som må bestilles separat.
For oscilloskop med differensielle innganger anbefales måleledningen TP-C812B.
For oscilloskop med enkle (single-ended) innganger anbefales måleledningen TP-BNCI-100.

---

Elektriske spesifikasjoner

• Båndbredde: DC til 20 kHz (−3 dB)

• Effektiv måleområde:

  • 40 A område: Utgang 10 mV/A (1 V = 100 A)

  • 400 A område: Utgang 1 mV/A (1 V = 1000 A)

Nøyaktighet:

• DC 40 A område:

  • ±(3,5 % + 6 siffer) (0–20 A)

  • ±(4 % + 10 siffer) (20–40 A)

• DC 400 A område:

  • ±(3,5 % + 6 siffer) (0–300 A)

  • ±(4,5 % + 6 siffer) (300–400 A)

• AC 40 A område:

  • ±(4 % + 10 siffer) (0–20 A)

  • ±(5 % + 10 siffer) (20–40 A)

• AC 400 A område:

  • ±(4,5 % + 10 siffer) (0–300 A)

  • ±(5 % + 10 siffer) (300–400 A)

• Utgangstilkobling: Kabel med to 4 mm isolerte bananhun-kontakter

---

Fysiske dimensjoner

• Maks lederdiameter: 20 mm

• Vekt: 240 g

• Høyde: 38 mm (1,5 tommer)

• Lengde: 190 mm (7,5 tommer)

• Bredde: 70 mm (2,8 tommer)

• Kabellengde: 30 cm (11,8 tommer)

---

Strømforsyning

• Strømindikator: Grønn LED

• Batteritype: Standard 9 V IEC 6F22

• Batterilevetid: Typisk 80 timer med alkalisk batteri

• Lavt batterinivå: Rød LED-indikator

---

Miljøspesifikasjoner

• Driftstemperatur: 0 til 50 °C

• Relativ luftfuktighet (drift): 25–70 %

• Lagringstemperatur: −20 til 70 °C

• Relativ luftfuktighet (lagring): 25–80 %

---

Sertifiseringer og samsvar

• CE-merket: Ja

• RoHS-kompatibel: Ja

---
