TiePie – Automotive Test Scope – ATS610004D-XMSG
TiePie – Automotive Test Scope – ATS610004D-XMSG – Denne kraftige USB 3.0 superhastighets biloscilloskopet kombinerer rask sampling opp til 1 GSa/s med høy oppløsning på 12, 14 og 16 bit, og en stor minnekapasitet på 64 Mpunkter på alle fire kanaler. I tillegg støtter biloscilloskopet kontinuerlige strømmålinger opp til 200 MSa/s.
Automotive Test Scope ATS610004D-XMSG leveres med SureConnect forbindelsestest og motstandsmåling på hver kanal.
I tillegg leveres Automotive Test Scope ATS610004D-XMSG med SafeGround. Med SafeGround kan du bytte de differensielle inngangene til oscilloskopet til enkle innganger med jordbeskyttelse. Dette gjør det mulig å gjøre målinger med vanlige dempeprober, og beskytter oscilloskopet dersom det skulle oppstå en kortslutning til jord.
Sikker måling

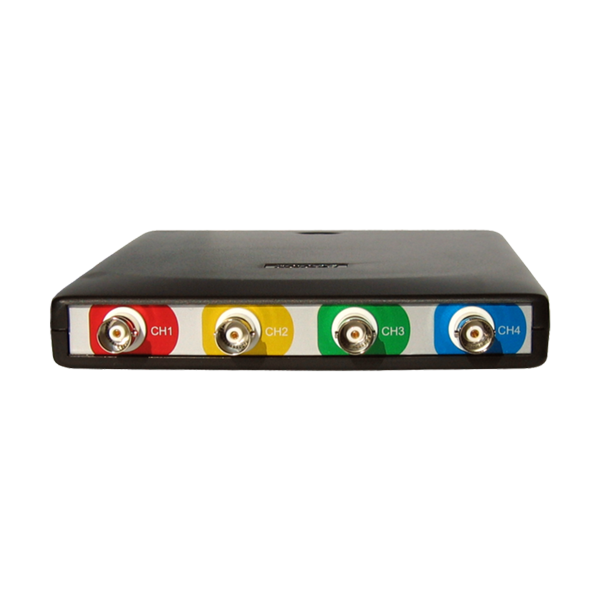

ATS610004D-XMSG er et firekanals biloscilloskop med differensielle innganger. Med disse inngangene kan du måle fire helt uavhengige signaler samtidig. Det er ikke lenger mulig å skape en kortslutning gjennom oscilloskopet eller et annet tilkoblet apparat, som for eksempel en feilkodeleser. Dermed er det ingen risiko for å skade bilen, oscilloskopet eller datamaskinen.

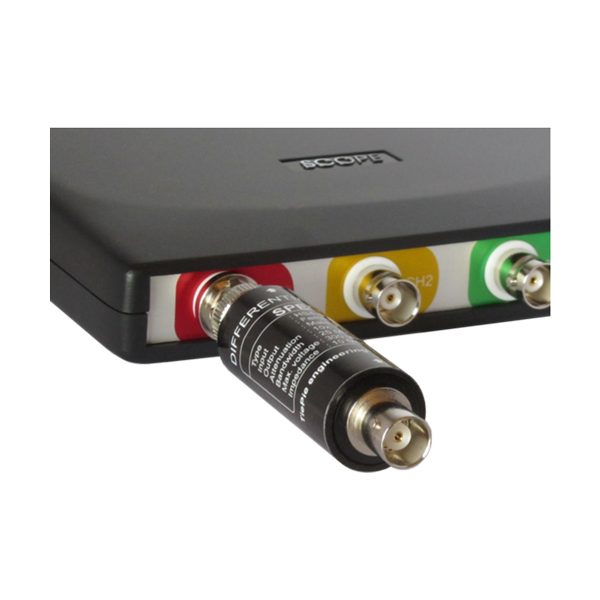

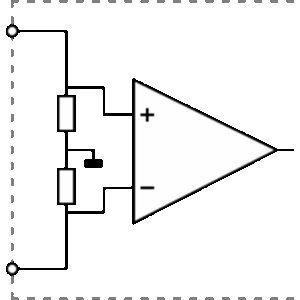

Differensielle / enkle innganger med SafeGround-beskyttelse
SafeGround gjør det mulig å bruke oscilloskopets innganger både som enkle og differensielle. Når SafeGround er aktiv og du ved et uhell lager en feil tilkobling som fører til kortslutning, vil SafeGround koble fra jordforbindelsen på inngangskanalen uten å skade oscilloskopet eller PC-en. Du kan dermed enkelt bytte fra differensiell til enkel inngang uten bekymring for skade på grunn av kortslutningsstrøm. ATS610004D-XMSG er det eneste biloscilloskopet i verden med denne unike SafeGround-beskyttelsen. Og som kjent: en tilkoblingsfeil er lett å gjøre – men nå får det ikke lenger ubehagelige eller kostbare konsekvenser, takket være SafeGround som begrenser kortslutningsstrømmen.
SafeGround er standard på hver kanal i ATS610004D-XMSG.
SureConnect
SureConnect-funksjonen i ATS610004D-XMSG forteller deg umiddelbart om testproben eller klipsen faktisk har elektrisk kontakt eller ikke. Ingen mer usikkerhet om proben ikke har kontakt, eller om det faktisk ikke er noe signal.

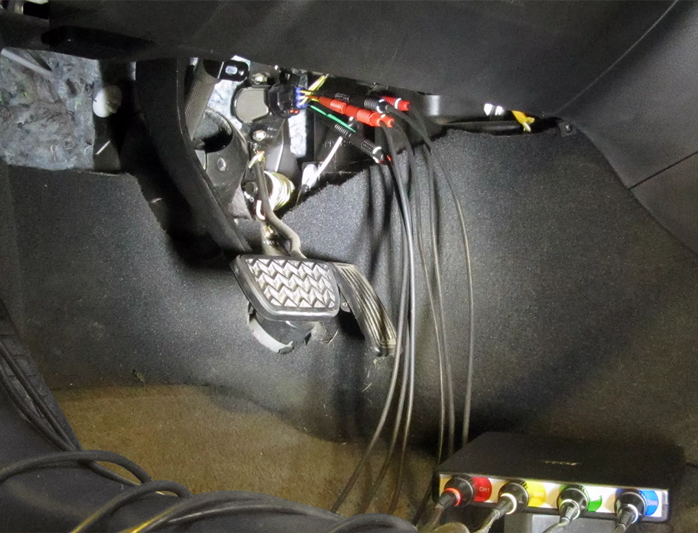

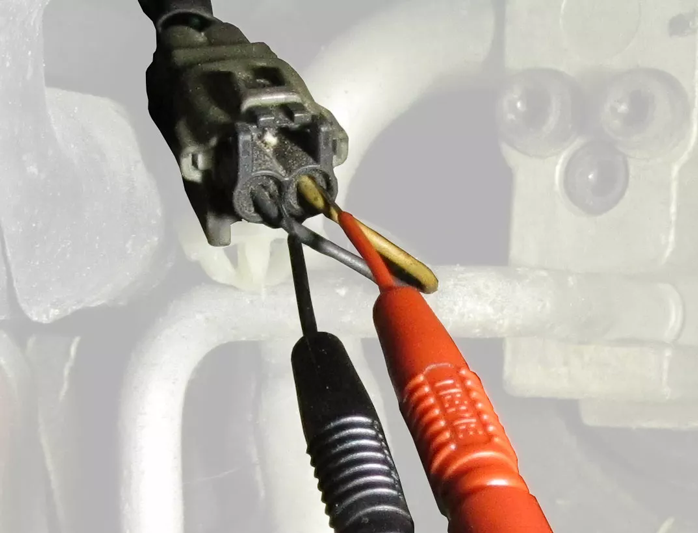

Dette er nyttig når overflater er oksiderte og proben ikke får god kontakt. Aktiver SureConnect – og du vet med én gang. Også ved bakprobering i trange rom viser SureConnect umiddelbart om det er kontakt eller ikke.
SureConnect er standard tilgjengelig på hver kanal i ATS610004D-XMSG.
Motstandsmåling
Mange bilsensorer er basert på variable motstander. Bruk ATS610004D-XMSG i motstandsmodus for å teste dem – du trenger ikke lenger et separat ohmmeter. Motstandsverdier kan vises som tall, men det er også mulig å vise variasjon over tid som en graf.
Det unike Ohm Scope i ATS610004D-XMSG er det første raske bil-ohmskopet i sin klasse.

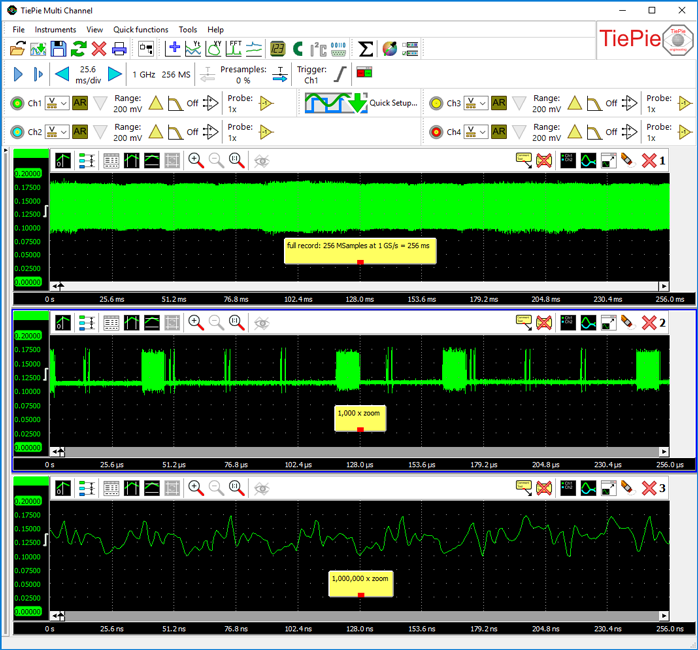

Stor minnekapasitet
Ved måling med høy samplingsrate er lang lagringsdybde/stort minne nødvendig for å kunne registrere et komplett signal i målebufferen. Der de fleste oscilloskop har 2,5 kpunkter eller 100 kpunkter minne, har ATS610004D-XMSG opptil 256 Mpunkter minne per kanal, avhengig av valgt oppløsning og antall aktive kanaler. Ved 14 bit oppløsning og fire aktive kanaler, er tilgjengelig minne 32 Mpunkter per kanal – opptil 300 til 100 000 ganger mer minne enn konkurrentene.
Fordelen med stort minne er at engangs raske fenomener kan fanges nøyaktig, eller komplette serielle kommunikasjonsblokker (som f.eks. CAN-bus) kan måles i én enkelt registrering for senere analyse.
Høy presisjon
ATS610004D-XMSG måler med høy oppløsning på 14 og 16 bit. Et signal målt med dette oscilloskopet har dermed 256 ganger høyere oppløsning enn de fleste vanlige biloscilloskoper, som ofte har lav oppløsning på 8 eller 9 bit. Inngangskretsen har en høy nøyaktighet på 0,25 % av full skala, mens standardoscilloskoper vanligvis ligger på 2–3 %. Dette presise oscilloskopet gir derfor langt mer nøyaktige målinger.
