TiePie – Automotive Diagnostics Kit – ADK5004DW
TiePie – Automotive Diagnostics Kit – ADK5004DW
Motorstyringssystemer i biler blir stadig mer avanserte. Når disse sofistikerte systemene svikter, kreves avansert måleutstyr for å finne årsaken til problemet. Med TiePie Engineering Automotive Diagnostics Kit ADK5004DW får bilspesialisten alle nødvendige verktøy – et Automotive Test Scope ATS5004DW og spesialtilpasset tilbehør – for å utføre de fleste diagnostiske tester og finne feilen, alt praktisk pakket i en beskyttende koffert.

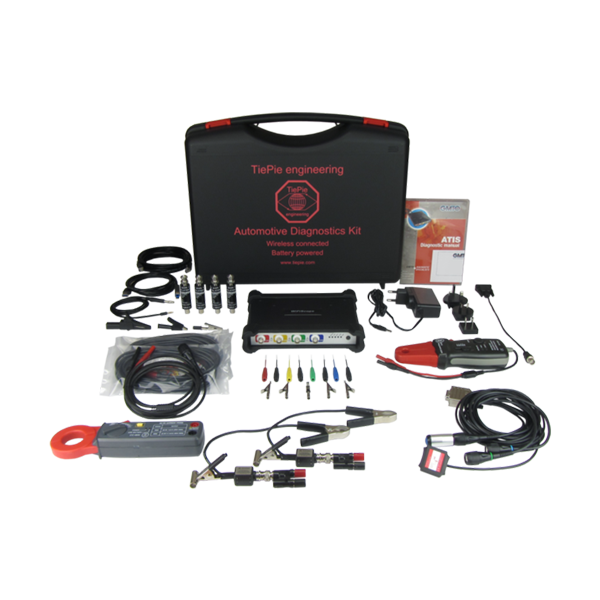

Automotive Diagnostics Kit ADK5004DW inneholder et utvalg av TiePie sine bilrelaterte produkter, pent organisert i en beskyttende transportkoffert.

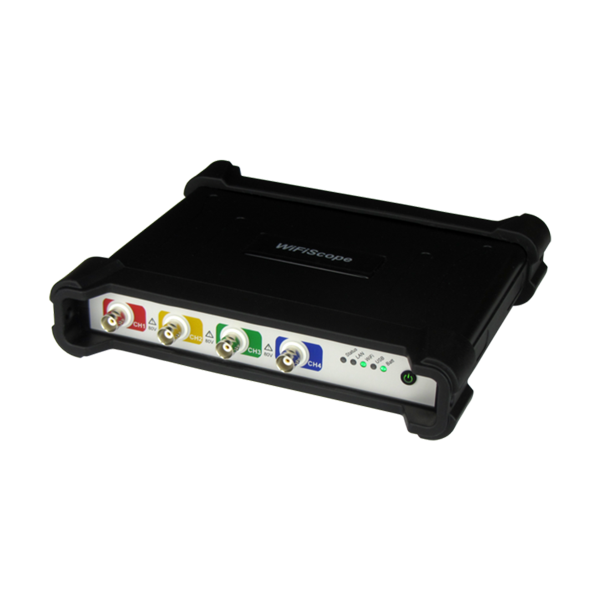

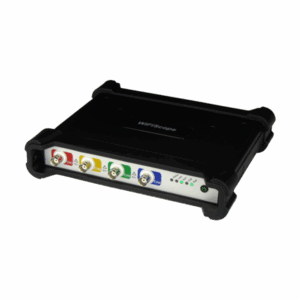

Hovedkomponenten i Automotive Diagnostics Kit ADK5004DW er Automotive Test Scope ATS5004DW. Dette differensielle oscilloskopet kan kobles til via Ethernet (LAN, WiFi eller WAN), men også via USB 2.0 / 3.0. Det innebygde batteriet gjør det mulig å utføre fullstendig trådløse differensielle målinger.
Plasser ATS5004DW nær motorrommet og koble inngangene til ønskede målepunkter. Datamaskinen kan være trygt plassert på avstand, tilkoblet via WiFi til WiFiScope som fungerer som aksesspunkt. Du slipper bryet med USB-kabler som begrenser fleksibiliteten.
Det lave strømforbruket gir mange timers batteridrevet drift.
Flere andre produkter er inkludert for å diagnostisere og løse vanlige og mer sjeldne bilproblemer, som sensordefekter, aktuatorfeil, tenning, tenningstidspunkt, effektmangel osv.
Innhold i Automotive Diagnostics Kit ADK5004DW:
Hovedkomponenten – Automotive oscilloskop
Hjertet i settet er ATS5004DW, som gjør din PC om til et avansert bil-diagnoseverktøy. Den har 4 differensielle innganger, og er batteridrevet – perfekt for bruk sammen med en bærbar PC mens bilen kjøres.
Den store inngangsområdet, lange minnebuffere og høy maksimal samplingsfrekvens gjør det mulig å fange opp nesten alle bilsignaler. SureConnect-funksjonen på hver kanal viser om det er elektrisk kontakt til testpunktet.
ATIS – Automotive Test and Information System
ATIS er en omfattende kunnskapsbase med informasjon om nesten alle elektriske og elektroniske komponenter i bilens motormanagementsystem. I et intuitivt grafisk miljø finnes bakgrunnsinformasjon, koblingsskjemaer, diagnoseinstruksjoner, komponentplasseringer (med bilder) og eksempelsignaler.
Det unike med ATIS er direkte kobling til måleinstrumentet – ett klikk åpner måleprogramvaren med riktige innstillinger. Teknikeren slipper å konfigurere instrumentet selv.
Settet kan leveres med ATIS Lite eller ATIS Pro, hvor sistnevnte har utvidet database og flere referansesignaler og oppsett.
Måleledninger
Fire spesialledninger med lav støy (TP-C1812B) følger med. Disse 3 meter lange BNC-til-4 mm bananledningene er laget for differensielle innganger og silikonbelagt – varme- og oljebestandige. De gir fleksibel tilkobling under panseret selv med måleinstrumentet inne i bilen.
Strømtenger
For måling av store strømmer som startstrøm er TP-CC600 inkludert. Klem den rundt en kabel og mål opptil 600 A uten å bryte kretsen. Dette kan avsløre problemer som ikke er synlige i spenningssignaler, som f.eks. kompresjonsproblemer.
For lavere strømmer er TP-CC80 også inkludert. Den måler opptil 80 A med høyere nøyaktighet – nyttig ved f.eks. måling av lekkasjestrømmer og injektorer.
Back Probes
Settet inkluderer TP-BP85 back probes, som passer alle ledninger med 4 mm bananplugger. De lar deg måle på trange steder uten å skade ledninger eller bruke break-out-bokser. Det følger med åtte stykker: fire svarte, én rød, én gul, én grønn og én blå – som matcher fargekodene på oscilloskopet.
Tenningsprober
For trygg måling av høyspente sekundære tenningssignaler er TP-IP250 inkludert. Klem den rundt en tennpluggledning og mål tenningssignalene – både fra vanlige og DIS-systemer. To slike prober følger med.
Akselerometer og manuell utløserknapp
TP-ACC20-09 er et to-aksers akselerometer med manuell triggerknapp. Det kobles til oscilloskopets bakside og bruker to innganger. Den måler akselerasjon opptil 2 g i to retninger og kan brukes til vibrasjonsmåling eller beregning av motoreffekt ved å feste den til bilens gulv og akselerere for fullt.
Den manuelle utløserknappen lar deg trigge oscilloskopet når du opplever et problem mens du kjører. Når f.eks. motoren rykker, trykk på knappen og oscilloskopet lagrer signalene – også dem før knappen ble trykket.
Knappen kan brukes uavhengig av akselerometeret.
Differensielle dempere
Inngangsområdet på 80 V dekker de fleste signaler, men for høyere spenninger følger TP-DA10 med – en differensiell demper som reduserer signalet med faktor 10. Den brukes f.eks. ved primære tenningssignaler. Det følger med én TP-DA10 for hver kanal på oscilloskopet.
Krokodilleklemmer
Der back probes ikke kan brukes, er TP-AC50B krokodilleklemmer inkludert. Små nok for trange steder, men med nok åpning til større objekter. Fem slike klemmer følger med.
Bærekoffert

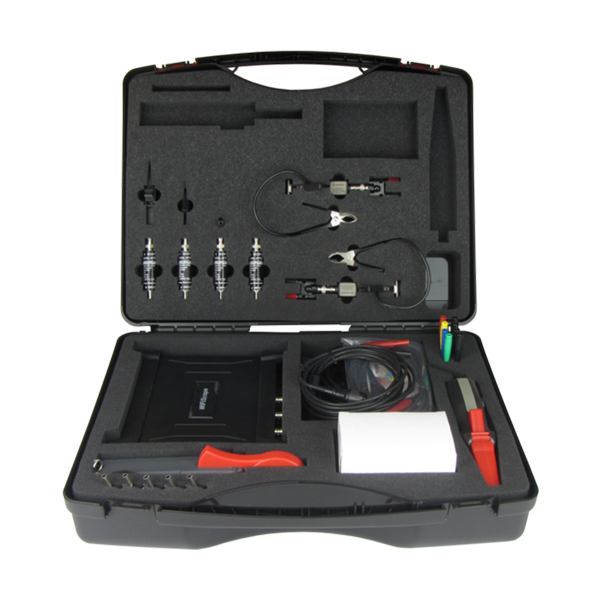

BB454 er en praktisk koffert som trygt lagrer hele diagnosepakken – med egne rom for oscilloskopet og alt tilbehør som ledninger, strømtenger, testprober og tenningsprober.
Flere av våre andre produkter finner du her
Trenger du support på ditt TiePie produkt? Ta kontakt med oss her
NB: Om produktet ikke er på lager, er det 1-2 uker leveringstid.
