TiePie – Accelerometer – TP-ACC20 er en avansert todimensjonal akselerasjonssensor med manuell, ekstern triggerknapp. Den er utviklet spesielt for bruk med TiePie Engineering sine Automotive Test Scope-instrumenter, og finnes i to varianter:

• TP-ACC20-25: for ATS5004D og ATS5004DW

• TP-ACC20-09: for ATS605004D-XMS, ATS610004D-XMSG, ATS605004DW-XMS og ATS610004DW-XMSG

Nøyaktig måling av akselerasjon

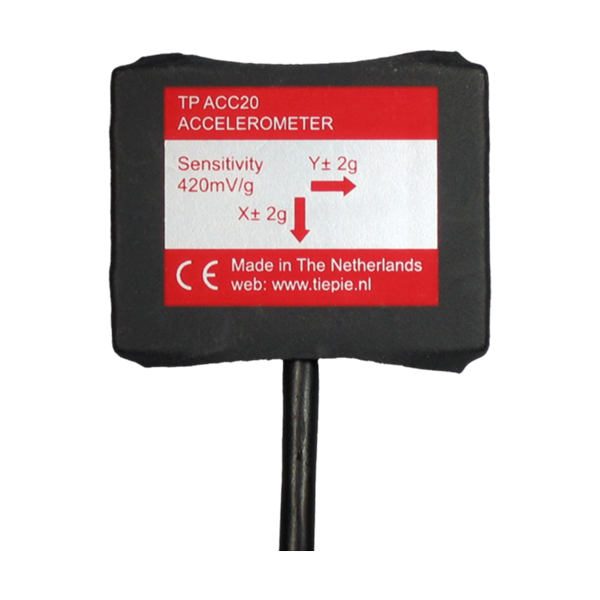

Denne lavstrøms akselerometeren måler akselerasjon i to akser med høy følsomhet (±2 g) og gir spenningsutganger. Den egner seg til både dynamiske og statiske målinger, som vibrasjon og tyngdekraft.

Praktisk og fleksibel plassering

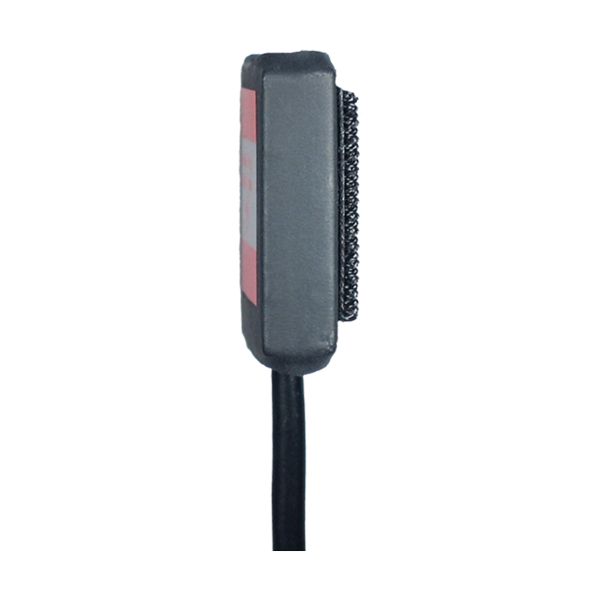

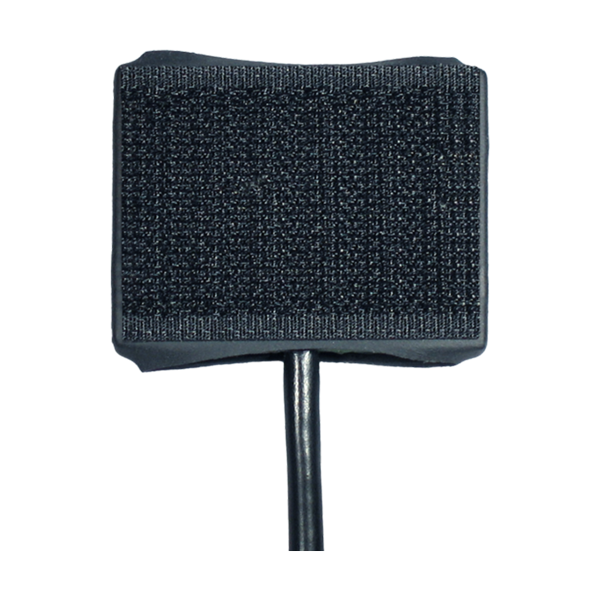

Sensoren leveres i et kompakt hus med en fleksibel kabel på 2,5 meter. Den er utstyrt med kraftige magneter for enkel montering på magnetiske flater (som stål), og har borrelås for feste på tekstilbaserte overflater.

Manuell ekstern triggerknapp

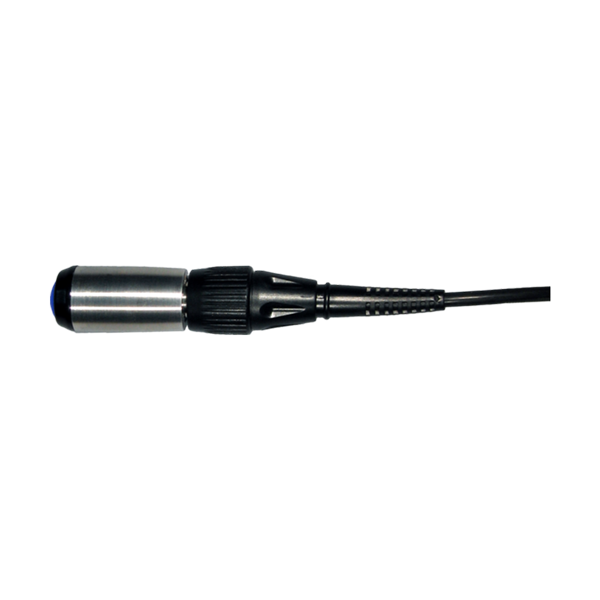

I tilfeller hvor det ikke er mulig å generere en trigger basert på målesignalene, kan du bruke den medfølgende manuelle knappen. Knappen har et robust aluminiumshus, kvinnelig BNC-kontakt og leveres med en 2 meter lang kabel med isolert hann BNC-kontakt.

Spesifikasjoner

Akselerometersensor:

• Måleområde: ±2 g

• Følsomhet: 420 mV/g (typisk)

• Nullpunktsspenning: 1,5 V (typisk)

• Temperaturdrift: < ±0,5 mg/°C

• Båndbredde: 500 Hz

• Resonansfrekvens: 5,5 kHz

• Strømforbruk: < 0,5 mA (fra instrumentet)

• Dimensjoner: 35 × 30 × 9 mm

• Vekt: 20 g

• Kabellengde: 2,5 m

Manuell triggerknapp:

• Lengde: 47 mm

• Diameter: 18 mm

• Kontakt: BNC hunn (på knapp), BNC hann isolert (på kabel)

• Kabellengde: 2 m

Signaltilkobling:

• Isolert hann BNC-kontakt

• Kabel: 50 cm

Totalt settets vekt: ca. 200 g

Kompatibilitet

Fordeler

• Måler akselerasjon i to akser (±2 g)

• Egnet for både statiske og dynamiske målinger

• Magnetisk og borrelåsfeste for fleksibel montering

• Manuell ekstern triggerknapp gir kontroll ved spesialmålinger

• Lang kabling og kompakt sensorhus

TP-ACC20 er et presist og allsidig verktøy for måling av akselerasjon i kjøretøy, maskiner og andre tekniske applikasjoner.
